Ikhtisar & Aplikasi Produk

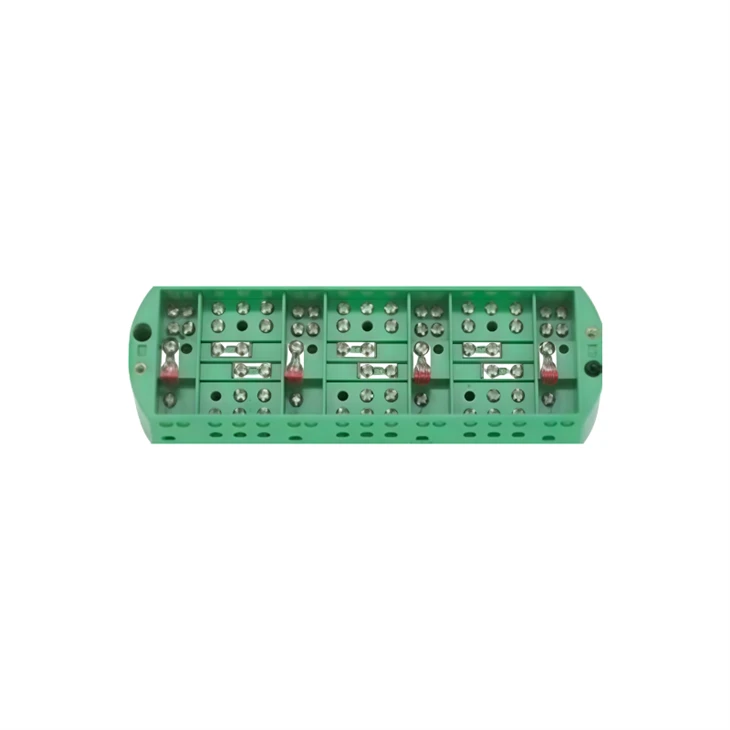

Blok Pengukur Kawat Tiga Fasa Empat adalah rakitan terminal-tegangan rendah yang sangat terspesialisasi yang dirancang untuk sirkuit sekunder standar dalam instalasi pengukuran energi listrik. Ini menyediakan antarmuka koneksi yang aman, andal, dan terstandarisasipengukur energi multi-fungsi, trafo arus (CT), trafo potensial (PT), dan perangkat proteksi relai.

Diimplementasikan secara luas di gardu induk jaringan listrik, papan distribusi pabrik industri, ikatan jaringan PV surya komersial, dan penutup meteran perumahan, blok ini adalah standar industri untuk menerapkan pengkabelan multi-sirkuit terpusat yang aman.

Inovasi Teknik & Integritas Material

Bahan Shell Tanpa Kompromi

Beralih dari Bakelite rapuh yang sudah ketinggalan zaman, HASICB menggunakan cetakan injeksi Polikarbonat (PC) berbobot-molekul-tinggi. Cangkangnya menawarkan ketahanan api UL94 V-0, kekuatan dielektrik yang luar biasa ($\\ge 3,0$kV/mnt), dan ketahanan benturan yang unggul. Ini menjamin tidak ada penyerapan air, tidak ada pertumbuhan jamur, dan tidak ada pelacakan dalam kondisi utilitas luar ruangan yang parah.

Tamper-Desain Anti Pencurian-yang Jelas

Dilengkapi penutup pelindung-transparansi tinggi,-tahan benturan yang terintegrasislot sekrup-penyegel ganda. Hal ini memberikan perusahaan utilitas dan manajer energi mekanisme inspeksi visual instan sekaligus membangun penghalang fisik yang sangat efektif terhadap akses tidak sah dan pencurian listrik.

Pengkabelan Universal Ergonomis

Sekrup terminal ditingkatkan denganteknologi alur komposit, menerima obeng flathead dan Phillips. Penanda urutan fase berkode-berwarna-yang jelas dan tergores menjamin-pemasangan bebas kesalahan selama-peluncuran modernisasi jaringan bervolume tinggi.

Resistensi Kontak Ultra-Rendah untuk Perlindungan Termal yang Lebih Baik

Resistansi kontak awal yang sangat rendah (Kurang dari atau sama dengan 0,35 mΩ) secara drastis mengurangi timbulnya panas, khususnya di sirkuit netral, melindungi meteran dari kerusakan termal.

Spesifikasi Teknis

Kompatibilitas Sistem	Kabel tiga-fase empat-(wye dengan netral)
Tegangan Isolasi Terukur (Ui)	400 V / 690 V AC
Nilai Saat Ini (Ith)	5 A – 20 A
Peringkat Terminal Netral	Identik dengan peringkat terminal fase
Singkat-Waktu Menahan Arus	5 kA / 1 detik
Hubungi Resistensi	Kurang dari atau sama dengan 0,35 mΩ (awal)
Kekuatan Dielektrik	Lebih besar dari atau sama dengan 2,5 kV / 1 menit
Penampang-Konduktor	1,5 mm² – 16 mm² (hanya konduktor tembaga)
Gaya Penghentian	Penjepit sangkar atau sekrup berbentuk tabung
Bahan Perumahan	PC, peringkat api UL94 V-0
Perlindungan Masuknya	IP20 (standar), IP54 (opsional)
Kisaran Suhu Pengoperasian	-40 derajat hingga +85 derajat
Kepatuhan Standar	IEC 60999-1, GB/T 14048.7, CE, RoHS

teknologi kunci produk

01.

Aplikasi Khas

- Tiga-fase empat-panel pengukur kabel dan penutup distribusi (dengan sambungan netral)
- Pengkabelan sirkuit sekunder untuk CT dan PT dalam konfigurasi wye
- Pertukaran meteran pertukaran panas-, verifikasi akurasi, dan pemeliharaan tanpa gangguan layanan
- Jaringan fotovoltaik komersial dan industri-lemari pengikat (400 V)
- Bilik otomasi distribusi dan panel daya pusat data
- Proyek retrofit pelanggan pasokan-tegangan tinggi,-pengukuran samping tinggi
- Pembangkit listrik, jaringan distribusi industri, dan modernisasi jaringan perkotaan
- Pengkabelan standar dan perlindungan keselamatan untuk instalasi pengukuran

02.

Grid-Solusi Kotak Persimpangan Sambungan Pengukuran Kerataan

Kami mengkhususkan diri dalam bidang rekayasa dan pembuatan kotak persimpangan sambungan pengukuran energi listrik premium yang dirancang untuk mengoptimalkan keselamatan dan presisi dalam infrastruktur jaringan modern. Blok terminal pengukuran khusus kami dikembangkan secara khusus untuk mengatasi tantangan perkabelan yang rumit, mengurangi kesalahan pengukuran sirkuit sekunder, dan memfasilitasi-pengujian lapangan tanpa kerumitan di dalam lemari pengukuran utilitas standar. Dibangun untuk menahan beban listrik yang berat, unit ini menawarkan manajemen urutan fasa yang andal dan mekanisme penjepitan kabel yang aman. Mereka banyak digunakan oleh perusahaan listrik negara, kontraktor energi ramah lingkungan, dan pembuat panel listrik secara global. Dengan memasok komponen pengukur tingkat jaringan-ini dalam jumlah besar, kami membantu departemen pengadaan utilitas di luar negeri meningkatkan keamanan pengukuran kelistrikan sekaligus mencegah akses tidak sah, memastikan-kinerja stabil jangka panjang dalam aplikasi pemantauan daya perumahan, komersial, dan industri.
