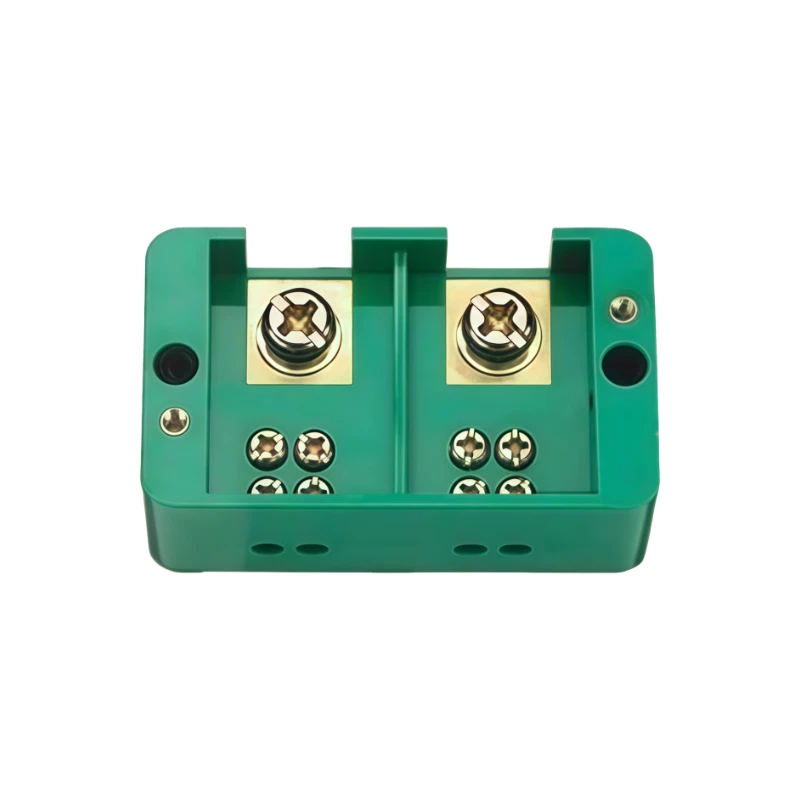

Ikhtisar Produk

Terminal Dua Meter Fase Tunggal adalah blok pengukuran dua{0}}posisi yang menempatkan koneksi meteran rumah tangga dari properti dupleks atau dua{1}}unit ke dalam satu badan terpisah. Setiap posisi tidak bergantung pada listrik, dengan terminal masuk dan keluarnya masing-masing, sehingga dua pengukur-fase tunggal disalurkan dari satu unit, bukan dari dua blok terpisah yang dibaut berdampingan dalam wadah yang penuh sesak.

Dua{0}}pengukuran rumah tangga adalah saat pemasangan kabel yang longgar mulai memerlukan biaya. Dua blok terminal yang berdiri sendiri berarti dua set jumper, tautan, dan perangkat keras pemasangan yang harus dibeli dan dipasang, dan setelah unit kiri dan unit kanan berada di kotak yang sama tanpa ada pemisahan yang terlihat di antara keduanya, konduktor L yang masuk untuk satu tempat tinggal berjarak satu lug yang ceroboh agar tidak mendarat di posisi yang salah.

Unit ini menjawab kedua permasalahan pada struktur itu sendiri. Kedua posisi tersebut dibangun dalam satu badan dengan tata letak kiri-dan-kanan yang jelas serta posisi fase yang ditandai, sehingga setiap sirkuit tempat tinggal tetap berada di sisi bloknya masing-masing. Jejaknya sekitar 30% di bawah dua blok terpisah, daftar suku cadang tambahan menyusut menjadi satu set, dan bypass independen di setiap posisi memungkinkan satu meter ditukar secara langsung tanpa memutus aliran listrik ke unit tetangga.

Spesifikasi Teknis

Konfigurasi standar versi dua-posisi satu-fase. Konfirmasikan jangkauan kabel dan rating busbar sesuai dengan jadwal panel meteran Anda sebelum pesanan dilepaskan.

Parameter	Nilai
Posisi Meteran	2, mandiri secara elektrik
Tipe Sistem	Fase-tunggal (230 V)
Nilai Tegangan	230 V AC
Nilai Saat Ini	100 A (125 A dan 160 A opsional)
Konduktor Utama	Busbar tembaga, kenaikan suhu rendah di bawah kepadatan arus maksimum
Hubungi Resistensi	Kurang dari atau sama dengan 0,35 mΩ
Kekuatan Dielektrik	Lebih besar dari atau sama dengan 3 kV / 1 menit
Rentang Kawat	1,5 mm² – 16 mm² (tembaga)
Lewati	Bypass independen khusus pada setiap posisi meter; penggantian meteran hidup
Penandaan Posisi	Posisi kiri dan kanan ditandai dengan jelas untuk mencegah{0}}koneksi silang
Tapak	Sekitar 30% di bawah dua blok terminal yang berdiri sendiri
Bahan Perumahan	PC, UL94 V-0
Suhu Operasional	-40 derajat hingga +85 derajat
Kustomisasi	OEM / ODM per gambar pelanggan; penandaan posisi dan peringkat busbar sesuai pesanan
MOQ	Tergantung pada konfigurasi; perintah pengadilan bisa dinegosiasikan
Jaminan Kualitas	12–24 bulan sejak tanggal pengiriman
Standar Manufaktur	sistem manajemen mutu ISO 9001
Kemasan	Kemasan standar ekspor
Pelabuhan Pengiriman	Pelabuhan Ningbo / Pelabuhan Shanghai
Perputaran Kutipan	Dalam waktu 24 jam

Keuntungan Inti

Empat titik desain menentukan apakah dua{0}}kotak meteran rumah tangga dapat dihubungkan dengan kabel dengan rapi dan tetap dapat diservis.

Dua Jabatan Independen Dalam Satu Badan Terpisah

Sambungan dua meter bukanlah dua balok yang dibaut menjadi satu - melainkan dibentuk menjadi satu badan dengan susunan kiri-dan-kanan yang tetap dan posisi yang ditandai pada unit. Konduktor pendaratan pemasang untuk tempat tinggal kiri tidak dapat melayang ke posisi kanan secara kasat mata, yang merupakan kesalahan sambungan-silang yang paling sulit dilacak setelah kotak ditutup.

Bypass Independen Di Setiap Posisi

Setiap posisi memiliki mekanisme bypassnya sendiri. Sebuah meter dilepas dan diganti tanpa membuka sirkuit lain, sehingga pertukaran dilakukan secara langsung dan tempat tinggal di sekitarnya tetap mendapat aliran listrik untuk seluruh pengoperasian. Untuk properti sewaan dan dupleks, hal ini berarti penggantian meteran tidak lagi harus dijadwalkan sebagai pemadaman dua-rumah tangga.

Standar Busbar Tembaga 100 A

Busbar utama terbuat dari tembaga, diberi nilai 100 A sebagai standar dengan 125 A dan 160 A tersedia sebagai opsi, dan tahan terhadap kenaikan suhu rendah di bawah kepadatan arus maksimum. Satu batang menyalurkan kedua posisi, bukan setiap meter yang menarik sambungannya sendiri, sehingga jalur saat ini melalui blok menjadi pendek dan dapat diulang dari unit ke unit.

Satu Tubuh, Bukan Dua Blok

Dua blok terminal mandiri membawa dua set tautan, jumper, dan perangkat keras pemasangan. Menggabungkannya menjadi satu unit akan mengurangi total jejak panel sekitar 30% dan mengubah daftar komponen tambahan untuk dua-kotak rumah tangga menjadi satu item baris - penghematan yang paling penting pada program pemasangan dupleks berulang.

Terminal Sangkar Kawat vs Terminal Kuningan Tradisional

Perbedaannya terlihat pada pemasangan pertama dan pada setiap pertukaran meter setelahnya.

Titik Perbandingan	Terpisah Dua-Terminal Pengukur Posisi (Unit Ini)	Dua Blok Terminal Terpisah Tradisional
Pemisahan posisi	Dua posisi independen secara elektrik dibentuk menjadi satu badan, kiri dan kanan	Dua blok lepas tanpa-batas antara kedua tempat tinggal
Kebingungan kabel	Posisinya ditandai dengan jelas, sehingga setiap hunian berada pada sisinya masing-masing	Kiri dan kanan hanya sejelas label pemasang pada hari itu
Penggantian meteran	Bypass independen di setiap posisi; hot swap dengan unit lain hidup	Kedua blok dibuka bersamaan, atau{0}}pemadaman dua rumah tangga dijadwalkan
Bagian bantu	Satu set tautan, jumper, dan perlengkapan untuk seluruh unit	Dua set lengkap dibeli, dibawa dan dipasang
Tapak	Sekitar 30% di bawah dua blok yang berdiri sendiri	Dua rumah, dua dudukan dan jumper berada di antara keduanya
Jalur saat ini	Satu busbar tembaga 100 A mengumpankan kedua posisi	Setiap meter disalurkan melalui sambungannya yang terpisah

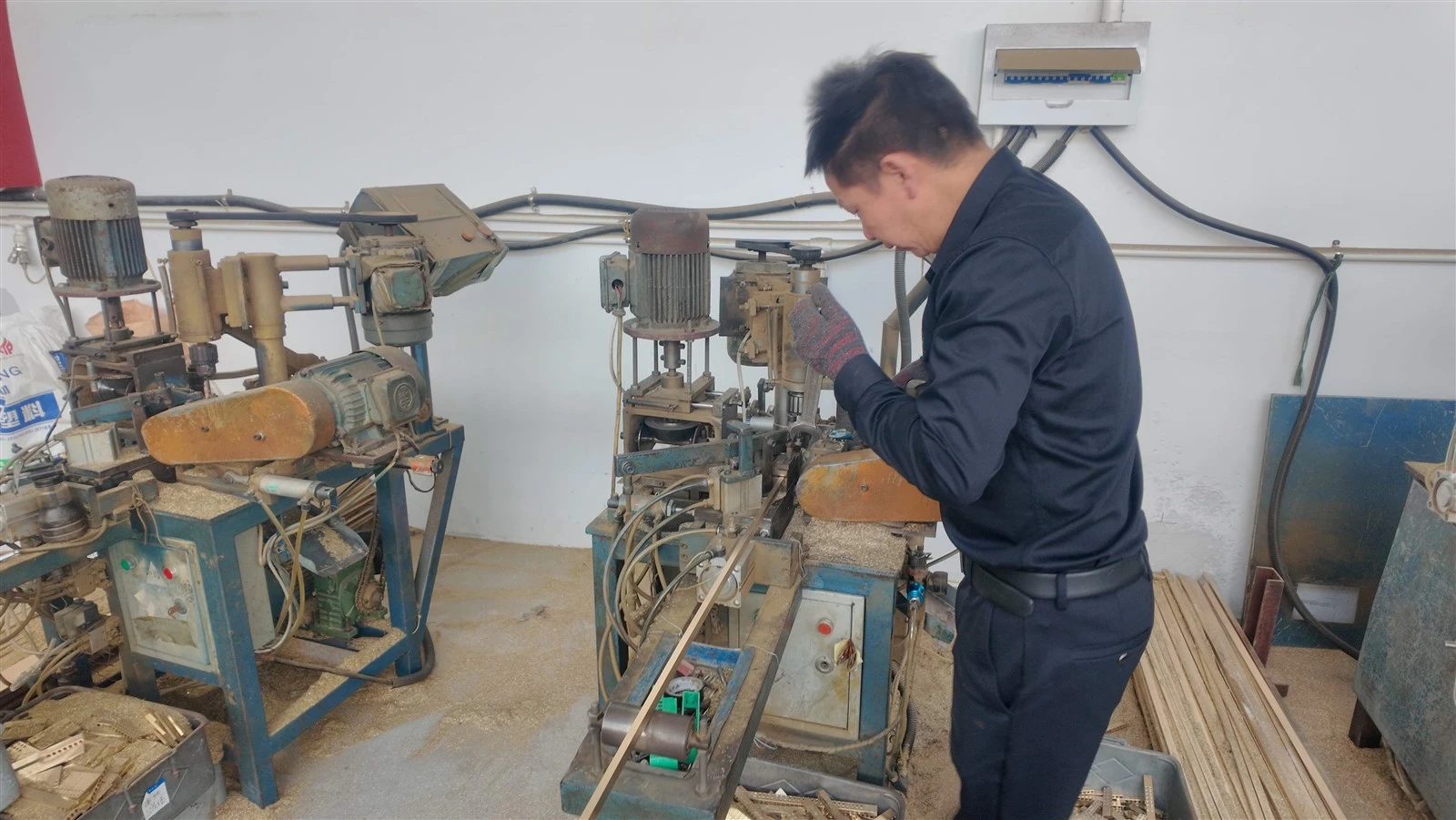

Proses Produksi Profesional

Setiap unit mengikuti lima langkah yang sama, dan pengujian kelistrikan dicatat per batch.

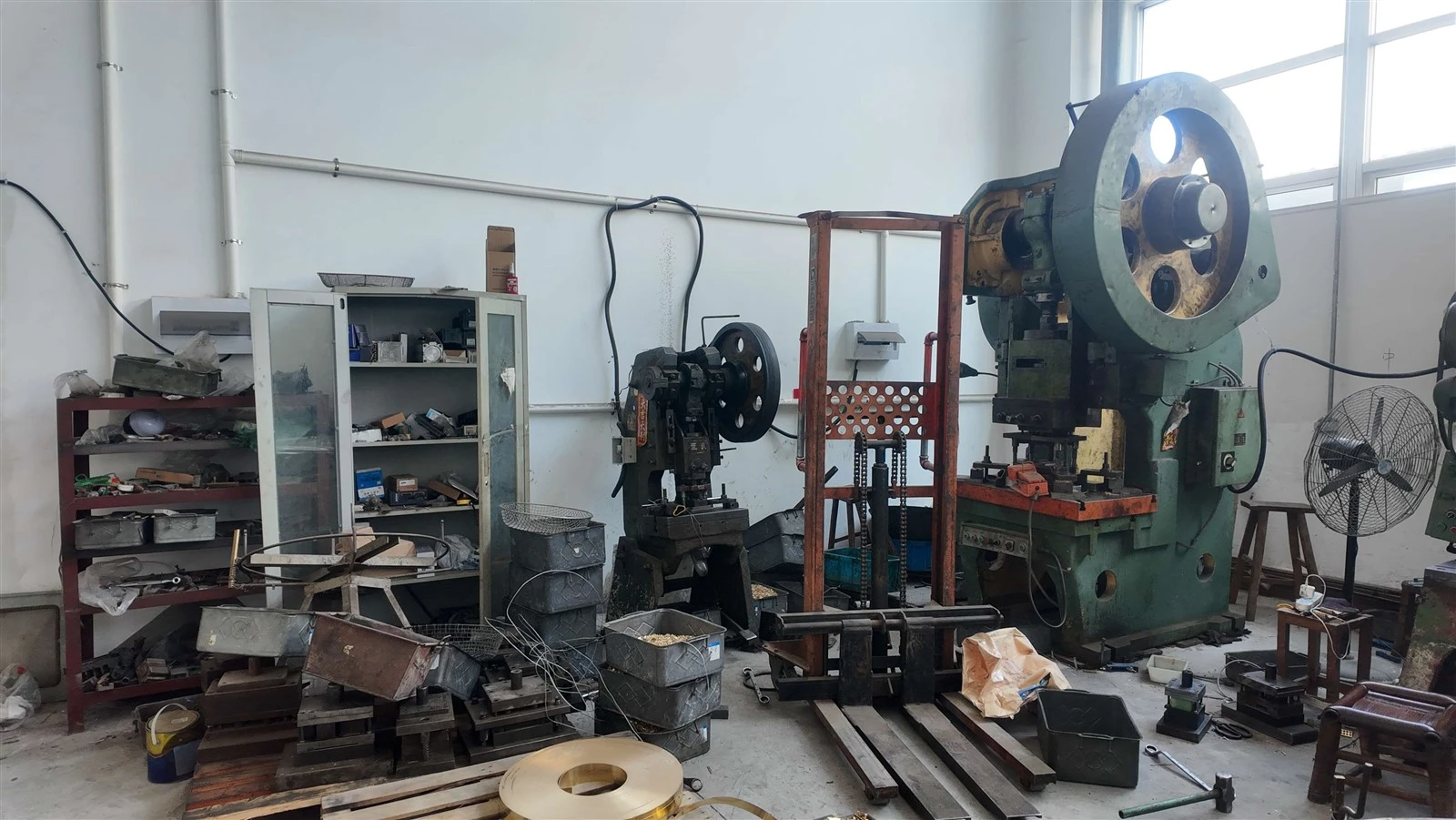

Stamping dan pembentukan busbar - batang tembaga dipotong, dilubangi, dan dibentuk sesuai gambar untuk rating 100 A / 125 A / 160 A sesuai pesanan.

Perawatan permukaan - pelapisan yang dikonfirmasi untuk pesanan diterapkan pada busbar sebelum perakitan, sehingga permukaan kontak terlindungi sebelum unit dibuat.

Cetakan rumah - dua-badan terpisah dicetak di PC dengan peringkat UL94 V-0, dengan penandaan posisi terbentuk di dalamnya.

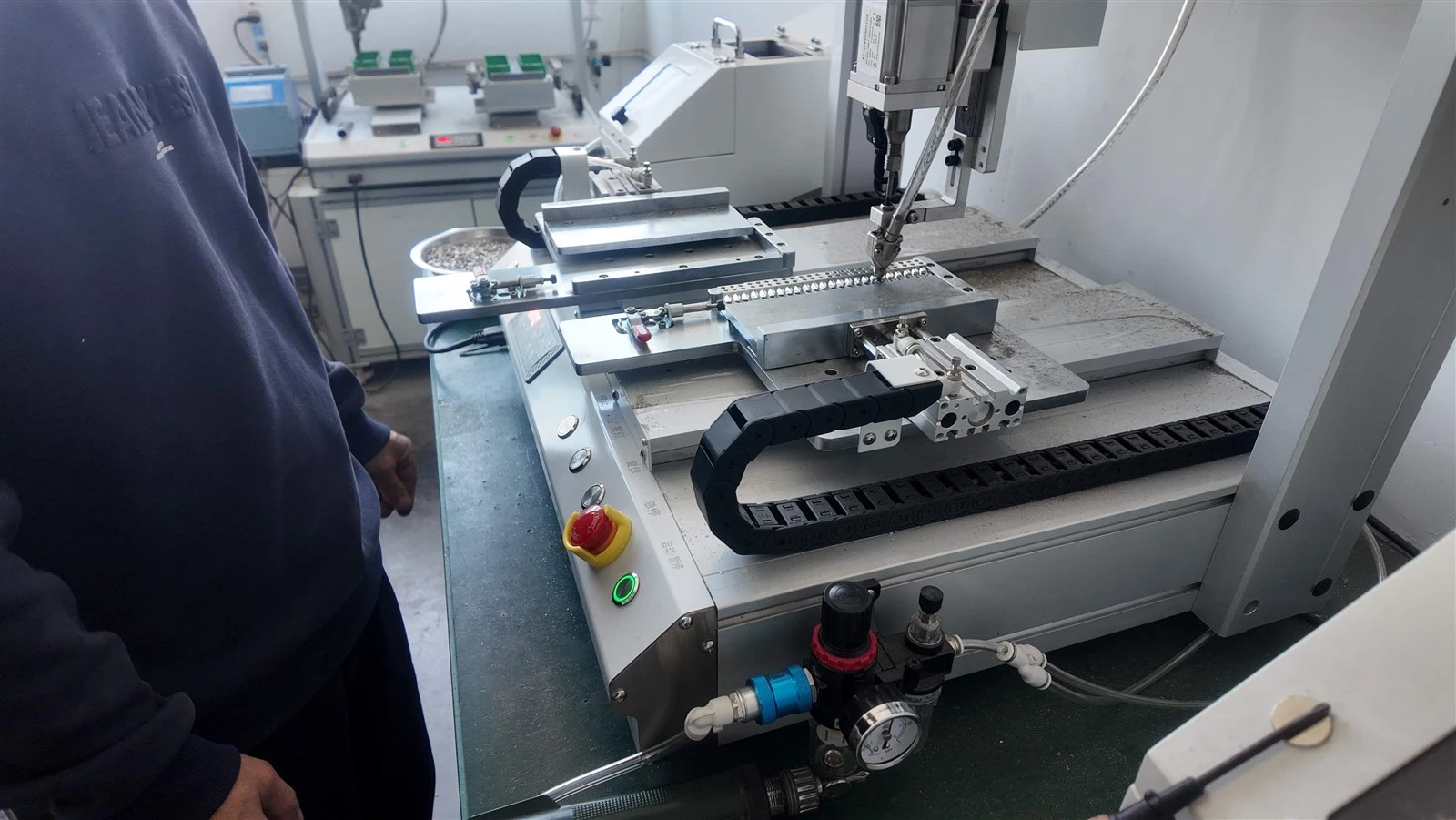

Rakit - busbar, kedua set terminal dan dua mekanisme bypass independen ditempatkan dalam register, dan setiap bypass dioperasikan untuk memastikan bahwa bypass hanya mengisolasi posisinya sendiri.

Pengujian resistansi kontak - pada Kurang dari atau sama dengan 0,35 mΩ dan kekuatan dielektrik pada Lebih besar dari atau sama dengan 3 kV / 1 menit diperiksa pada setiap unit, dengan hasil dicatat per batch.

Opsi Perawatan Bahan & Permukaan

Ada dua keputusan penting yang perlu diselesaikan sebelum pesanan dikeluarkan.

Konduktor Dan Busbar

Konduktor utama adalah busbar tembaga, yang menjaga kenaikan suhu tetap rendah pada peringkat standar 100 A dan pada peringkat opsional 125 A dan 160 A. Pelapisan tersebut dikonfirmasi pada tahap pemesanan berdasarkan gambar, sehingga permukaan kontak tetap stabil di lingkungan tempat kotak meteran sebenarnya berada. Nilai busbar yang berbeda diatur dengan cara yang sama.

Perumahan PC dengan Nilai UL94 V-0

Bodinya dicetak dalam polikarbonat dengan rating UL94 V-0 dan unit diberi rating dari -40 derajat hingga +85 derajat . Kisaran tersebut mencakup penutup meteran luar ruangan di musim dingin serta interior kabinet yang lebih hangat di musim panas. Konfirmasikan kualitas plastik yang tepat jika spesifikasi Anda mencantumkannya.

Skenario Aplikasi

Tiga tempat di mana terminal pengukur dua{0}}posisi terpisah mendapatkan ruang panelnya.

Dupleks Dan Dua-Properti Sewa Unit

Apabila dua tempat tinggal berbagi kotak berukuran satu meter, unit tersebut menjaga sirkuit masuk dan keluar setiap rumah tangga pada sisi yang ditandai pada satu bangunan. Daftar tambahannya adalah satu set, bukan dua, tata letaknya terbaca sama di setiap kotak program, dan pertukaran meter di satu tempat tinggal tidak perlu mengganggu yang lain.

Konfigurasi Tempat Tinggal Utama Dan Aksesori

Rumah utama dengan unit aksesori pada satu suplai diukur dengan cara yang sama seperti duplex: dua posisi fase tunggal-yang independen, satu enclosure. Tata letak yang terpisah membuat kedua akun terlihat terpisah untuk diperiksa, dan penghematan jejak sebesar 30% menyisakan ruang di dalam wadah untuk meteran itu sendiri.

Ritel Kecil Dan Dua{0}}Pengukuran Pasokan Sirkuit

Unit ritel kecil dan dua{0}}titik pasokan sirkuit lainnya menggunakan blok yang sama sebagai modul interkoneksi pengukuran yang ringkas. Kedua sirkuit mendarat pada posisi yang ditandai dalam satu badan, sehingga panel tetap dapat dilacak lama setelah kru instalasi asli meninggalkan lokasi.

Pertanyaan yang Sering Diajukan

T: Untuk apa terminal pengukur fase-tunggal-dua posisi digunakan?

J: Ini menggabungkan sambungan dua meter dari konfigurasi tempat tinggal dupleks, dua{0}}penyewaan atau utama-dan-aksesori ke dalam satu badan terpisah. Setiap posisi tidak bergantung pada listrik, sehingga kedua rumah tangga diukur dari satu unit kompak, bukan dari dua blok terminal terpisah.

T: Bagaimana cara pemasangan kabel di antara kedua tempat tinggal agar tidak tertukar?

J: Kedua posisi tersebut disatukan dalam satu isi dengan tata letak kiri-dan-kanan yang tetap dan posisinya ditandai dengan jelas. Konduktor masuk dan keluar setiap tempat tinggal tetap berada di sisi bloknya masing-masing, sehingga menghilangkan risiko-koneksi silang dari dua blok tak bertanda dalam satu kotak.

T: Dapatkah satu meter diganti tanpa memutus aliran listrik ke unit lainnya?

J: Ya. Setiap posisi memiliki bypass independen khusus, sehingga meteran dilepas dan diganti secara langsung sementara tempat tinggal di sekitarnya tetap mendapat aliran listrik. Bypass hanya mengisolasi posisinya sendiri dan membiarkan sirkuit lainnya tidak tersentuh.

T: Peringkat apa yang tersedia saat ini?

J: Busbar tembaga utama diberi nilai 100 A sebagai standar, dengan 125 A dan 160 A tersedia sebagai opsi. Resistansi kontak kurang dari atau sama dengan 0,35 mΩ dan unit menahan kenaikan suhu rendah di bawah kepadatan arus maksimum. Konfirmasikan peringkat terhadap jadwal pemuatan Anda sebelum pesanan dilepaskan.

T: Berapa ukuran kawat yang diterimanya?

A: Konduktor dari tembaga berukuran 1,5 mm² hingga 16 mm², mencakup rentang masuk dan keluar rumah tangga pada pasokan fase tunggal 230 V AC-. Konfirmasikan kisaran tersebut terhadap jadwal panel meteran Anda sebelum pesanan dilepaskan.

T: Apakah Anda mendukung kustomisasi, dan apa MOQnya?

A: Penandaan posisi, peringkat busbar, dan detail pemasangan dapat dibuat sesuai gambar Anda berdasarkan ketentuan OEM atau ODM. MOQ bergantung pada konfigurasi dan peralatan apa pun yang terlibat, dan pesanan percobaan untuk proyek baru dapat dinegosiasikan, dengan harga volume pada tingkat yang lebih tinggi.

T: Bagaimana cara diuji dan dikirim?

J: Resistensi kontak dan kekuatan dielektrik diperiksa pada setiap unit, dan hasilnya dicatat per batch. Unit dikirimkan dalam kemasan standar ekspor dan pelabuhan terdekat adalah Ningbo dan Shanghai. Kirim gambar dan kuantitas Anda untuk penawaran dalam waktu 24 jam.
